د لوړ سرعت لاین ماډل د دقیق لیږد برخه ده چې لارښود، چلولو، او حرکت پلیټ فارمونه سره یوځای کوي، په ځانګړې توګه په مستقیم لوري کې د شیانو لوړ سرعت او باثباته متقابل حرکت ترلاسه کولو لپاره ډیزاین شوی. د دې اصلي ځانګړتیا د غوره شوي موټر چلولو میتودونو ترمنځ همغږي ده (لکه خطي موټورونه، لوړ سرعت همغږي بیلټونه، یا دقیق بال پیچونه) او د ټیټ رګونو لارښود جوړښتونو (لکه د بال سلیډرونو سره د فولادو لارښود ریلونه) تر منځ همغږي کول په داسې حال کې چې د حرکت سرعت د څو مترو یا ثانوي مترو څخه ډیر لوړ ساتل کیدی شي. د موقعیت دقت (معمولا تر ± 0.01mm کچې پورې).
په ساختماني ډول، د لوړ سرعت خطي ماډل کې د لوړ- سرعت ډرایو سیسټم (د بریښنا لیږد)، لوړ- دقیق لارښود ریلونه (لارښوونې یقیني کول)، د حرکت سلایډونه (د بار وړلو)، او بیس (سخت مالتړ چمتو کول) شامل دي. ځینې ماډلونه د دوړو-ثبوت، غوړولو، او محدودو وسایلو سره د اعتبار د لوړولو لپاره سمبال شوي. په پراخه توګه په بریښنایی تولیداتو کې کارول کیږي (لکه د چپ بسته بندۍ)، لوژستیک ترتیب، لیزر پروسس کولو او نورو اتوماتیک سناریوګانو کې چې سخت سرعت او موثریت ته اړتیا لري، د لوړ- سرعت غبرګون او سم حرکت توازن، دا د عصري لوړ سرعت اتومات تجهیزاتو اصلي لیږد واحد دی.
د فولادو لارښود ریل ایمبیډ شوی خطي ماډل د دقیق میخانیکي لیږد برخه ده چې د فولادو لارښود ریل او ډرایو سیسټم مدغم کوي ، په عمده توګه په خطي لوري کې د شیانو د لوړ- دقت او لوړ ثبات متقابل حرکت ترلاسه کولو لپاره کارول کیږي. د دې اصلي ځانګړتیا د ماډل باډي کې د فولادو لارښود ریل جوړښت ځای په ځای کول دي ، یو مدغم ډیزاین رامینځته کوي ، کوم چې په پراخه کچه په برخو کې کارول کیږي لکه د اتومات تجهیزاتو ، دقیق ماشین وسیلې ، روبوټونه ، او بریښنایی تولید.
تاسو ته ښه راغلاست ویل کیږي چې نورې پروژې وګورئ یا د یوټیوب لخوا زموږ ویډیو ګالري وګورئ: https://www.youtube.com/@tallmanrobotics
د فولادو ډول: لارښود ریل په خطي ماډلونو کې جوړ شوی-. د ماډل لاندینۍ پلیټ فولاد دی، د سلایډ بلاک فولاد دی، او د سلایډ سیټ پوښ پلیټ، او د ملاتړ څوکۍ المونیم دی.
|
ماډل نمبر |
د بدن عرض (mm) |
لیډ (mm) |
د ریل اوږدوالی (mm) |
د تکرار وړتیا (mm) |
د چلولو موازي (mm) |
سرعت (mm/sec) |
د غوښتنلیک چاپیریال |
|
60 ټکي |
60 |
5/10 |
150~600 |
±0.003/±0.005 |
0.01/0.015 |
اعظمي: 600 |
عمومي / دوړو او پنروک د عضوي پوښ سره |
|
TK86 |
86 |
10/20 |
340~940 |
±0.003/±0.005 |
0.015/0.03 |
اعظمي: 1220 |

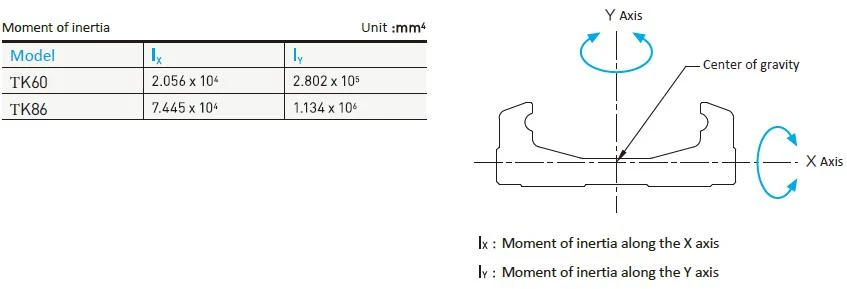

د TK فولادو لارښود ریل په خطي ماډل کې جوړ شوی-sبار مشخصات
د TK فولادو لارښود ریل په خطي ماډل کې جوړ شوی-s دقت کچه
د TK فولادو لارښود ریل په خطي ماډل کې جوړ شوی-s اعظمي سرعت

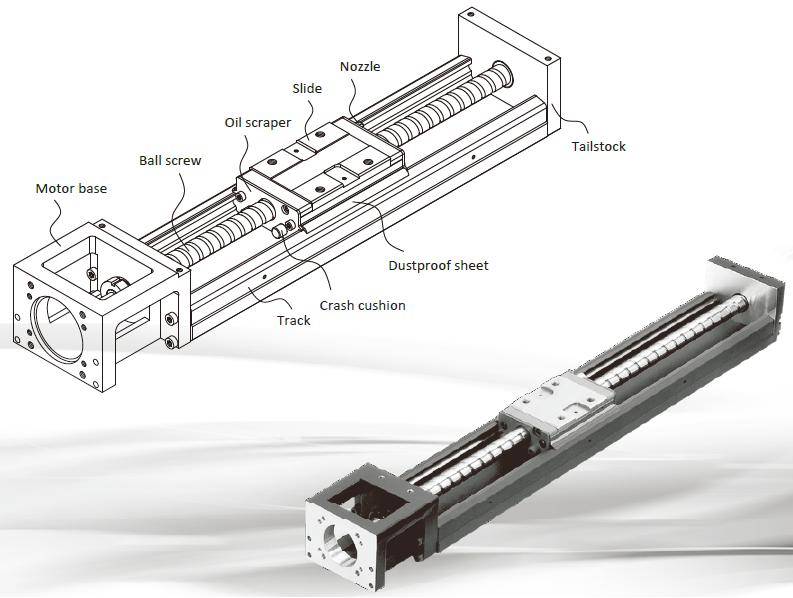

1. د اصلي جوړښت جوړښت
د سټیل لارښود ریل سرایت شوي خطي ماډل جوړښت په لاندې کلیدي برخو کې جلا کیدی شي ، کوم چې د حرکت دقت او ثبات ډاډ ترلاسه کولو لپاره یوځای کار کوي:
1) د فولادو لارښود ریل
د دقیق ماشین کولو له لارې د لوړ-قوی فولادو (لکه بیرینګ فولاد) څخه جوړ شوی، سطح معمولا د quenching، کروم پلیټینګ، او داسې نورو سره درملنه کیږي ترڅو د لباس مقاومت او د اوریدو مقاومت لوړ کړي.
د ماډل په بیس یا سلایډر کې ځای پرځای شوي، دا په سلیډر کې د رولینګ عناصرو (بالونو، رولرونو) سره همکاري کوي ترڅو د ټیټ رګونو لارښود جوړښت رامینځته کړي.
2) د موټر چلولو سیسټم
د موټر چلولو عام میتودونه د بال سکرو ډرایو (لوړ- دقیق سناریوګانې)، همغږي بیلټ ډرایو (لوړ- سرعت سناریوګانې)، یا د لینیر موټرو ډرایو (الټرا لوړ سرعت، د لوړ غبرګون سناریو) شامل دي.
د موټر چلولو اجزا د لارښود ریل سره موازي ترتیب شوي، او بریښنا د نښلولو برخو لکه جوړه او همغږي څرخونو له لارې سلائیڈر ته لیږدول کیږي.
3) د سلایډ بلاک / حرکت پلیټ فارم
په مستقیم ډول د فولادو لارښود ریل سره په تماس کې ، لاندې د رولینګ عناصرو یا سلیډینګ فریکشن جوړه سره مجهز دی ترڅو بار د لارښود ریل سره مستقیم کرښه کې حرکت وکړي.
د پلیټ فارم سطح معمولا د ورک پیس یا نورو تجهیزاتو اسانه تنظیم کولو لپاره د نصب کولو سوري سره ډیزاین شوی.
4) اساس / خولۍ
اصلي جوړښت چې د لارښود ریل، ډرایو سیسټم، او سلایډر لیږدوي باید د خرابوالي کمولو لپاره کافي سختۍ ولري. دا عموما د المونیم الیاژ یا فولادو څخه جوړ شوی، او ځینې سناریوګانې ممکن د ثبات لوړولو لپاره د عمر درملنه وکړي.
5) مرستندویه اجزا
لکه د دوړو پوښ (د لارښود ریل ته د دوړو د ننوتلو مخه نیولو لپاره)، محدود سویچ (د حرکت سټرک کنټرولولو لپاره)، د غوړولو وسیله (د خدمت ژوند اوږدولو لپاره)، او داسې نور.
2.Core ځانګړتیاوې او ګټې
1) لوړ دقیق لارښود
د سټیل لارښود ریلونو پروسس کولو دقت پخپله ، لکه مستقیم او موازي ، خورا لوړ دی. سرایت شوی ډیزاین د مجلس غلطی کموي، او د رولینګ عناصرو سره په تماس کې، دا کولی شي د مایکرومیټر یا حتی د نانومیټر په کچه د موقعیت دقت ترلاسه کړي.
2) لوړ کلکوالی او د بار کولو ظرفیت
د لوړ-د ځواک ځانګړتیاوې او د فولادو لارښود ریلونو مدغم جوړښت موډل ته توان ورکوي چې د لوی ریډیل او محوری بارونو سره مقاومت وکړي، او د باثباته حرکت دقت وساتي حتی کله چې بار بدل شي.
3) ټیټ رګ او لوړ سرعت
د رولینګ عنصر او لارښود ریل تر مینځ اړیکه د رګ کم مقدار لري (معمولا<0.001), which not only reduces energy loss, but also supports high motion speeds (some models can reach 5m/s or more).
4) کمپیکٹ جوړښت
د لارښود ریل په بیس کې ځای پرځای شوی، او د بهرنی لارښود ریلونو سره د ماډلونو په پرتله، ټول حجم کوچنی دی، د نصب کولو ځای خوندي کوي او په تنګ صحنو کې د اتوماتیک ترتیب لپاره مناسب دی.
5) مناسب ساتنه
مدغم شوی ډیزاین د اجزاوو تر مینځ پاکوالی کموي، او ډیری ماډلونه د مرکزي غوړ کولو انٹرفیسونو سره مجهز دي، کوم چې کولی شي په منظمه توګه د غوړ په اضافه کولو سره فعالیت وساتي، چې په پایله کې د ساتنې لګښتونه کم دي.
3. د غوښتنلیک سناریوګانې
د دې د لوړ دقت او ثبات له امله ، د فولادو لارښود ریل سرایت شوي خطي ماډلونه په پراخه کچه په ساحو کې کارول کیږي چې سخت حرکت دقت ته اړتیا لري:
بریښنایی تولید: لکه د سیمی کنډکټر ویفر اداره کول او د PCB بورډ تفتیش تجهیزاتو کې موقعیت حرکت.
دقیق ماشین اوزار: د کلیدي پروسو لپاره کارول کیږي لکه د وسیلې تغذیه او د کار میز حرکت.
د روبوټیک ټیکنالوژي: لکه د همکار روبوټونو لپاره د بازو جوڑونه او د ګرځنده پلیټ فارمونو لپاره خطي ډرایو.
اتوماتیک کشف: د همغږي اندازه کولو وسیلو او لید تفتیش تجهیزاتو کې د نمونې لیږد او موقعیت.
طبي تجهیزات: د انفیوژن پمپونو او جراحي روبوټونو لپاره دقیق حرکت کنټرول.
د مناسب انتخاب له لارې، د سټیل لارښود ریل ایمبیډ شوي خطي ماډل کولی شي په مؤثره توګه د اتوماتیک تجهیزاتو حرکت فعالیت ته وده ورکړي او د دقیق میخانیکي لیږد کې کلیدي برخه ده.
