د لینیر موشن بیلټ ډرایو د لیږد سیسټم دی چې د بیلټ او پللی تر مینځ د رقابتي یا میشینګ اغیز څخه کار اخلي ترڅو گردش حرکت په خطي حرکت بدل کړي. دا د بیلټ له لارې د موازي پللیونو تر مینځ گردش کوي، د متقابل یا غیر مستقیم خطي بې ځایه کیدو ترلاسه کولو لپاره وصل شوي بار چلوي. دا د ساده جوړښت، اسانه عملیات، او ټیټ لګښت ځانګړتیاوې لري.
د لینیر موشن بیلټ ډرایو کاري اصول د ځواک لیږد او د حرکت شکلونو تبادلې پراساس دي. اصلي برخه د بیلټ او پللي د همکارۍ له لارې د بار په خطي حرکت کې د موټرو گردش حرکت بدلول دي. ځانګړې پروسه په لاندې ډول ده:
1. د بریښنا انپټ: موټور فعال پللی د څرخولو لپاره حرکت کوي، او فعال پللی بیلټ چلوي ترڅو د رګونو (فلیټ بیلټ) یا د غاښونو ښکیلتیا (همغږي بیلټ) له لارې حرکت وکړي.
2. د بیلټ سایکلیک حرکت: بیلټ د موټر چلولو پللي او چلول شوي پللي تر مینځ یو تړل شوی لوپ جوړوي، او په سایکلیک حرکت کې د پلني د گردش سره حرکت کوي (د لیږدونکي بیلټ سایکلیک حرکت سره ورته).
3. د خطي حرکت تبادله: د دې له امله چې بیلټ د حرکت له لوري سره موازي لارښود ریل پورې محدود دی، بارونه (لکه ورک بینچونه او سلایډرونه) په ثابت ډول د بیلټ سره وصل کیږي د بیلټ پواسطه "رایستل" کیږي او د بیلټ حرکت لوري سره په مستقیم کرښه کې حرکت کوي.
4. د ریورس حرکت پلي کول: د موټرو په بیرته راګرځولو سره، فعال پللی د حرکت لوري ته بدلون ورکوي، او د بیلټ گردش سمت د هغې مطابق بدلیږي. بار کولی شي ریورس خطي حرکت ترلاسه کړي.
په لنډه توګه، د دې اصول لنډیز کیدی شي په دې ډول: گردش حرکت → بیلټ سایکلیک حرکت → خطي حرکت. د بیلټ او پللي تر مینځ د بریښنا لیږد له لارې، د حرکت بڼه بدلیږي، او د حرکت ټراجیکټوري مستقیمیت د اجزاو لکه لارښود ریلونو لخوا تضمین کیږي.
د خطي موشن بیلټ ډرایو ساختماني جوړښت:
د ډرایو اجزا: د موټرو په شمول، فعال پلی (د موټرو په واسطه د څرخولو لپاره چلول شوی).
غیر فعاله برخه: غیر فعال پللی (د موټر چلولو پلۍ سره موازي ترتیب شوی، د بیلټ دورې ملاتړ کوي).
د ډرایو بیلټ: په عام ډولونو کې همغږي بیلټونه شامل دي (د غاښونو سره ، د بیلټ غاښونو سره د میش کولو په واسطه پرمخ وړل کیږي ، لوړ دقیقیت) او فلیټ بیلټونه (د رګ لخوا پرمخ وړل کیږي ، د ټیټ بار سناریو لپاره مناسب).
لارښود او ملاتړي برخې: لکه لارښود ریلونه، سلایډرونه، او نور، د بیلټونو او بارونو د حرکت حرکت محدودولو لپاره کارول کیږي، د خطي حرکت دقت یقیني کوي.
د اتصال وسیله بار کړئ: د بریښنا لیږد ترلاسه کولو لپاره د اجرا کونکو برخو (لکه ورک بینچ ، روبوټیک بازو) ته بیلټ فکس کړئ.
تاسو ته ښه راغلاست ویل کیږي چې نورې پروژې وګورئ یا د یوټیوب لخوا زموږ ویډیو ګالري وګورئ: https://www.youtube.com/@tallmanrobotics

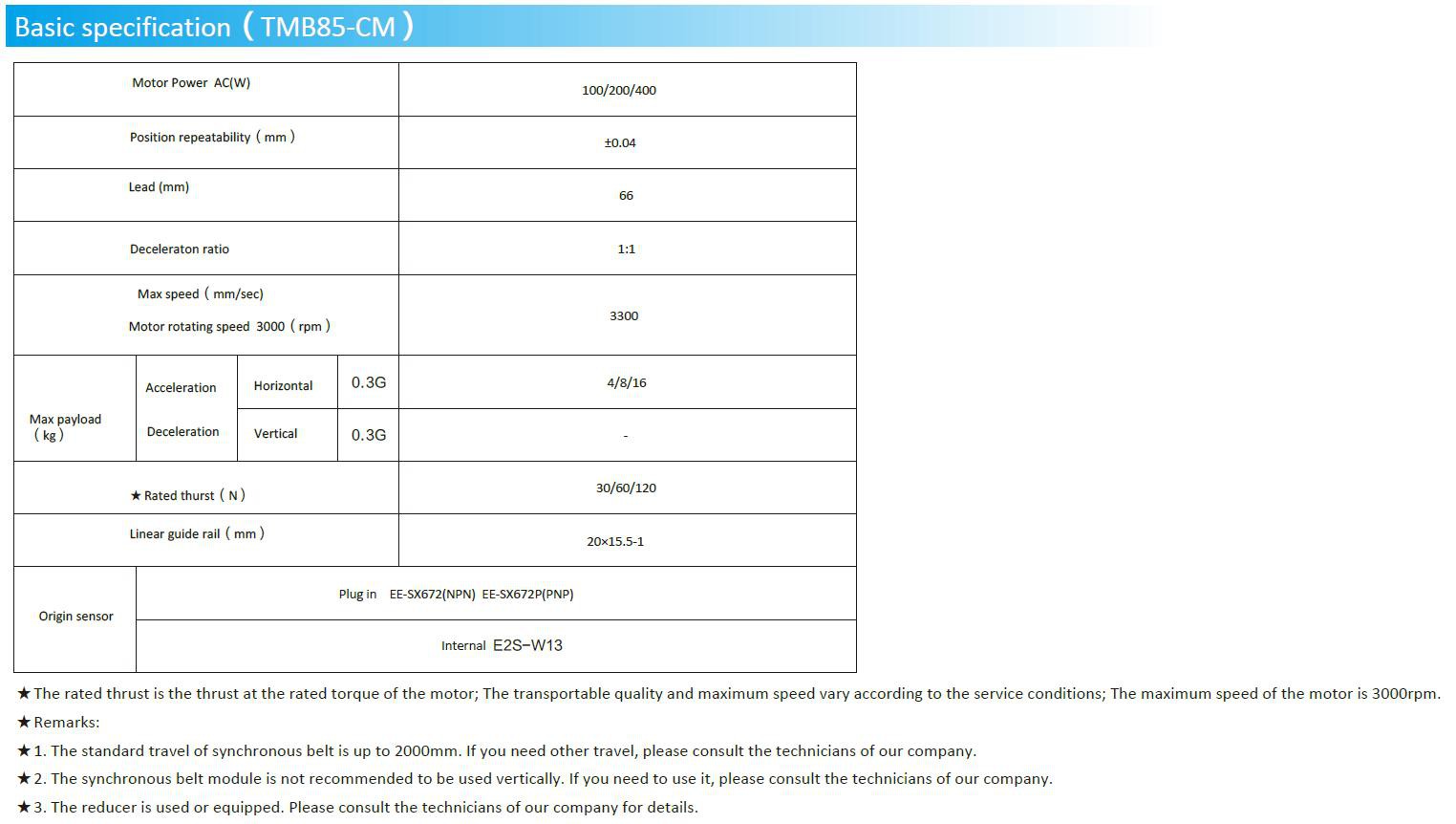

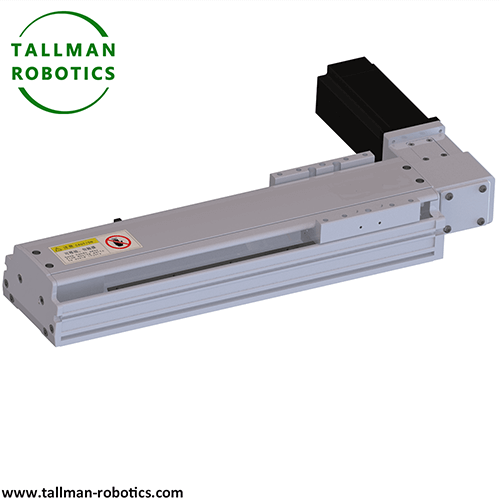

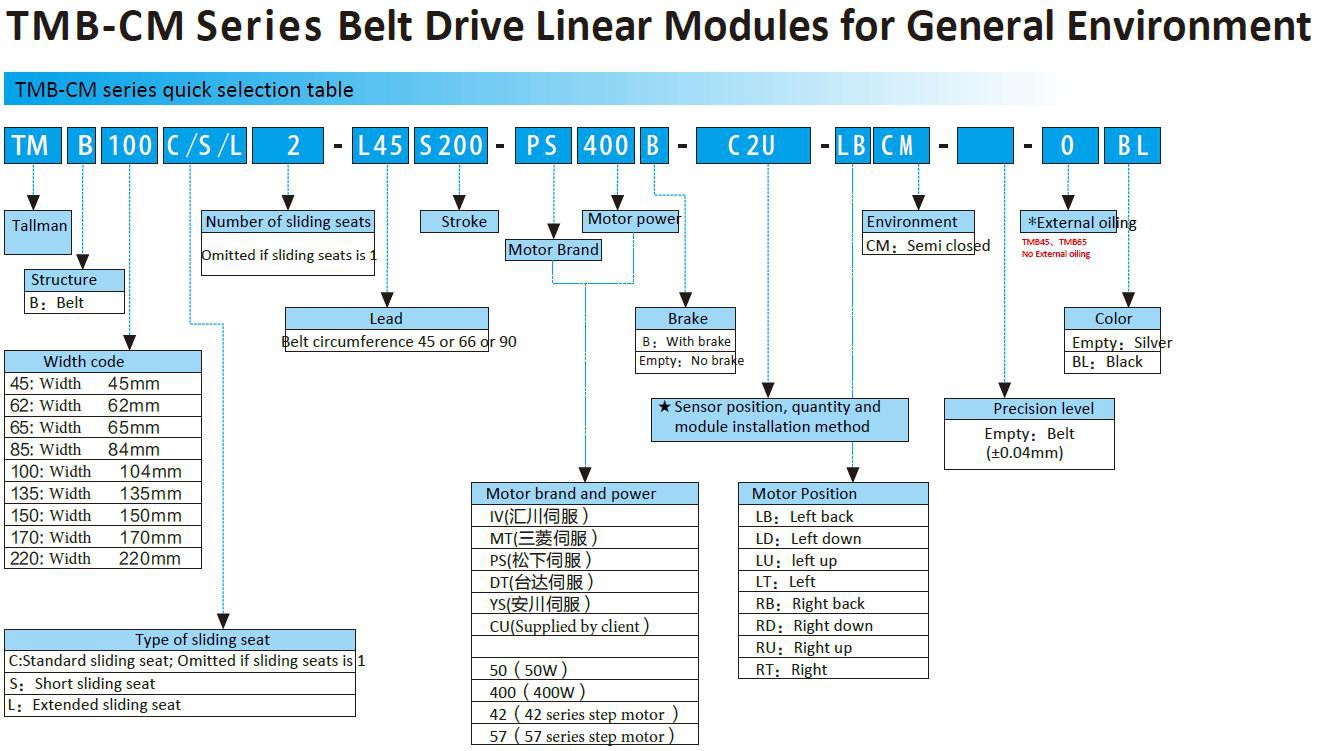

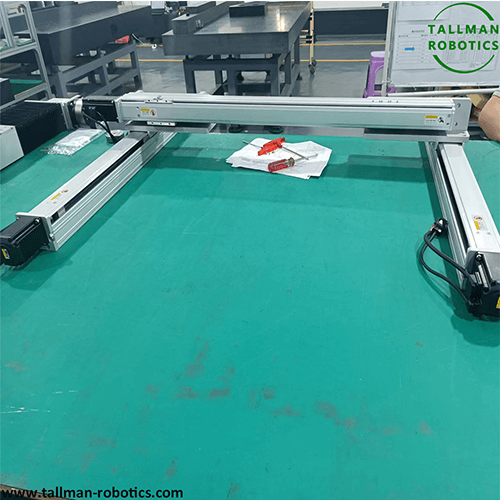

دلته، موږ د عمومي چاپیریال لپاره د لاین موشن بیلټ ډرایو، TMB85-CM معرفي کوو د معلوماتو سره:
د لینر موشن بیلټ ډرایو د غوښتنلیک قضیې:
1. 3D پرنټر: د سینکرونس بیلټ ډرایو سیسټم د چاپ کولو نوزل چلوي ترڅو د X او Y محورونو په اوږدو کې په خطي توګه حرکت وکړي، د بیلټ بې ځایه کیدو دقیق کنټرول له لارې سټیک شوي چاپ ترلاسه کوي. د همغږي بیلټ ټیټ عکس العمل (بیرته راستنیدنه) ځانګړتیا د چاپ کولو دقیقیت تضمینوي.
2. د اتوماتیک مجلس لاین: د فلیټ بیلټ ډرایو د موادو لیږدولو لپاره کارول کیږي، او د بیلټ چلولو سرعت د موټرو سرعت تنظیم کولو سره کنټرول کیږي ترڅو د مختلف کاري سټیشنونو ترمنځ د محصولاتو خطي لیږد ترلاسه کړي. دا په صنعتونو کې د سپک بار سناریو لپاره مناسب دی لکه خواړه او بریښنایی.
3. د لیزر پرې کولو ماشین: همغږي بیلټ د لارښود ریل په اوږدو کې د لوړ- سرعت خطي حرکت ترسره کولو لپاره د لیزر سر چلوي، د بیلټ لوړ غبرګون او ټیټ کمپن ځانګړتیاو سره یوځای، ترڅو د قطع کولو لارې دقت ډاډمن شي.
4. د دفتر تجهیزات: لکه د سکینر د سکین کولو سر، کوم چې د یو کوچني همغږي بیلټ لخوا پرمخ وړل کیږي ترڅو د کاغذ د چوکۍ لوري سره خطي سکینګ ترلاسه کړي، د کمپیک جوړښت او خاموش عملیات سره.
دا د لیږد میتود په پراخه کچه د خطي حرکت سناریو کې کارول کیږي چې د ټیټ څخه متوسط لوډونو لاندې لوړ سرعت او ځینې دقیقیت ته اړتیا لري. د سکرو لیږد سره پرتله کول، دا د ټیټ لګښت، ساده ساتنه، او ټیټ شور ګټې لري.
