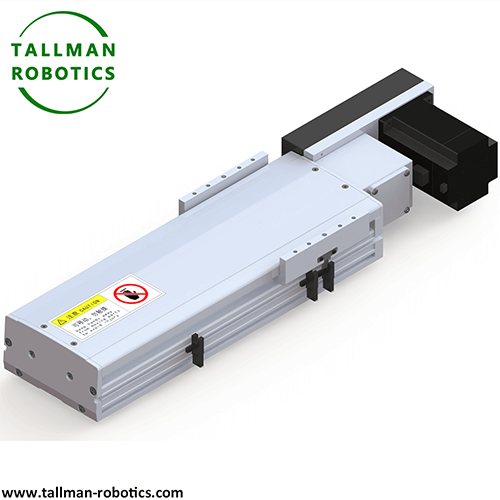

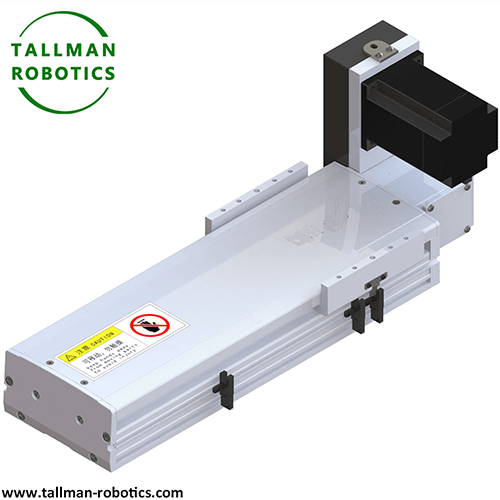

د بیلټ چلولو خطي لارښود یو میخانیکي سیسټم دی چې د خطي لارښودونو سره د بیلټ لیږد سره یوځای کولو سره لوړ- دقیق خطي حرکت ترلاسه کوي. د بیلټ چلول شوي خطي لارښود د موټر گردش حرکت د لارښود ریل په اوږدو کې د سلیډر خطي بې ځایه کیدو ته بدلوي ، او په پراخه کچه په برخو کې کارول کیږي لکه د اتومات تجهیزاتو او دقیق ماشینونو کې. د دې اصلي ځانګړتیاوې لوړ سرعت، ټیټ شور، او لوړ لګښت- اغیزمنتوب دی، په ځانګړې توګه د سناریو لپاره مناسب دی چې د رڼا څخه متوسط بارونه، د سفر اوږد واټن، او د اعتدال دقت اړتیاوې.
د بیلټ چلولو خطي لارښود کاري اصول:
1. د لیږد میکانیزم
سیسټم د موټر چلولو څرخ او چلول شوي څرخ د ترکیب بیلټ (د غاښونو) یا فلیټ بیلټ (د رګونو لیږد) له لارې وصلوي. کله چې موټور د موټر چلولو څرخ د څرخولو لپاره حرکت کوي، د بیلټ او پللي تر منځ د میش کولو اغیز (مطابق بیلټ) یا د فلیټ بیلټ (فلیټ بیلټ) چلول شوی څرخ په همغږي ډول څرخوي. په ورته وخت کې ، د بیلټ خطي حرکت د سلیډر له لارې بار ته لیږدول کیږي ، د خطي بې ځایه کیدو ترلاسه کول.
د همغږي بیلټ ګټې: د غاښونو ډیزاین د ± 0.04mm دقت سره د ټوټې کیدو څخه مخنیوی کوي، د لوړ{1}} دقیق سناریو لکه 3D چاپ او بریښنایی تفتیش لپاره مناسب دی.
د فلیټ کمربند ځانګړتیاوې: ساده جوړښت، ټیټ لګښت، د سپک بار رسولو لپاره مناسب (لکه د څرګند ترتیب کولو لینونه)، مګر فشار باید په منظمه توګه تنظیم شي ترڅو د ټوټې کیدو مخه ونیسي.
2. لارښود او ملاتړ
خطي لارښودونه (لکه د بال لارښودونه یا رولر لارښودونه) د سلیډر لپاره سخت ملاتړ او ټیټ رګ لارښود چمتو کوي ، د حرکت مستقیم او ثبات ډاډمن کوي. لارښود ریل معمولا د المونیم الیاژ یا فولادو څخه جوړ شوی ، او سطح یې د دې خدمت ژوند اوږدولو لپاره سخت دی.
د بیلټ چلولو خطي لارښود کلیدي ساختماني برخې:
1. د چلوونکي ماډل
همغږي بیلټ/فلیټ بیلټ: همغږي بیلټ د پولی یوریتان او فولادو تار کور څخه جوړ شوی دی، کوم چې د اغوستلو په وړاندې مقاومت لري او د تنفس په وړاندې مقاومت لري. فلیټ بیلټونه اکثرا د ربړ یا فایبر موادو څخه جوړ شوي، د ټیټ لګښت سره.
Pulley: د موټر چلولو څرخ له موټرو سره وصل دی، او چلول شوی څرخ د لارښود ریل پای ته ټاکل شوی. ځینې ډیزاینونه موټور په سلایډر کې مدغم کوي (لکه د CCM W لړۍ) ترڅو د ځای اشغال کم کړي.
2. د لارښود ماډل
خطي لارښودونه: په عام ډولونو کې د بال لارښود (لوړ-دقت) او د رولر لارښود (لوړ بار) شامل دي، کوم چې د نرم حرکت ترلاسه کولو لپاره د سلایډرونو سره یوځای کار کوي.
د سلیډنګ بلاک: د بولټونو او بیلټونو سره فکس شوی، دا بهرني بارونه لیږدوي (لکه د روبوټیک وسلو او کشف تحقیقات)، او ځینې سلیډینګ بلاکونه د دوړو{0}} ثبوت ډیزاین سره یوځای شوي ترڅو د سخت چاپیریال سره سمون ولري.
3. مرستندویه برخې
د تشنج وسیله: د بیلټ فشار ساتلو لپاره د سکرو یا تشنج ویل تنظیم کولو سره ، دا د کموالي له امله د دقیقیت کمیدو مخه نیسي.
د حد سویچ: د لارښود ریل په دواړو سرونو کې نصب شوی ، دا د سلیډر سټروک حد محدودوي ترڅو د ډیر سفر له امله تجهیزاتو ته زیان ونه رسوي.
تاسو ته ښه راغلاست ویل کیږي چې نورې پروژې وګورئ یا د یوټیوب لخوا زموږ ویډیو ګالري وګورئ: https://www.youtube.com/@tallmanrobotics
دلته موږ بیلټ معرفي کوو
د بیلټ چلول خطي لارښود د غوښتنلیک معمول قضیې:
1. 3C الکترونیک او دقیق تولید
3D پرنټر: همغږي بیلټ د X/Y{1}} محور نوزل حرکت کوي ترڅو د سټیک شوي چاپ کولو دقیق کنټرول ترلاسه کړي ، لکه د TM ګینټري جوړښت.
د PCB معاینې تجهیزات: د سرکټ بورډ د سطحې په اوږدو کې په خطي ډول سکین کولو لپاره آپټیکل پروب چل کړئ ترڅو د سولډر جوړې یا سرکټ نیمګړتیاوې کشف کړي.
2. لوژستیک او د ګودام اتومات کول
د رڼا لیږدونکی لاین: په ایکسپریس ترتیب کولو مرکز کې د فلیټ بیلټ لیږدونکی سیسټم د 2m/s یا ډیر سرعت سره کڅوړې لیږدوي ، او په اتوماتيک ډول د بارکوډ سکینر سره ترتیب کیږي.
د سټیریوسکوپیک ګودام سټیکر کرین: د بیلټ چلول میخانیکي بازو د لارښود ریل په اوږدو کې پورته کوي او ښکته کوي ترڅو د شیلفونو ترمینځ د توکو ذخیره او ترلاسه کول بشپړ کړي.
3. طبي او د ژوند علوم
د هیماتولوژي تحلیل کونکی: د نمونې ټری چل کړئ ترڅو د لارښود ریل سره د کشف موقعیت ته حرکت وکړي ، د نمونې له مینځلو څخه مخنیوي لپاره اسانه عملیاتو ته اړتیا لري.
د بیارغونې روبوټ: د بیلټ لیږد له لارې د ټیټ- شور او ټیټ اغیزې د غړو کرشن حرکت ترلاسه کوي، د ګډ بیارغونې روزنې لپاره مناسب.
4. صنعتي اتومات
همکار روبوټونه: ځینې همکار روبوټونه د لږ بار بار سناریو کې د انعطاف وړ حرکت ترلاسه کولو لپاره د بیلټ چلونکي ګرځنده چیسس کاروي.
د لیزر پرې کولو ماشین: همغږي بیلټ د لارښود ریل په اوږدو کې په لوړ سرعت حرکت کولو لپاره د پرې کولو سر چلوي ، او د لیزر بیم سره همکاري کوي ترڅو د فلزي شیټونو دقیق ماشین بشپړ کړي.
د بیلټ چلولو خطي لارښود ګټې او محدودیتونه:
1. اصلي ګټې
لوړ سرعت او اوږده ضربه: سرعت کولی شي 2m/s یا ډیر ته ورسیږي، او سټروک څو مترو ته تنظیم کیدی شي، د بال پیچ د سرعت سرعت حد څخه ډیر دی.
د لګښت اغیزمنتوب: د خطي موټرو یا بال پیچونو په پرتله، د سیسټم لګښت د 30٪ -50٪ لخوا کم شوی، او ساتنه یې ساده ده (یوازې منظم بیلټ فشار چیک ته اړتیا ده).
د ټیټ شور او غوړ څخه پاک: همغږي بیلټ ډرایو د 60dB څخه کم د شور کچه لري او غوړ ته اړتیا نلري ، دا د حساس چاپیریال لکه پاکو خونو لپاره مناسب کوي.
2. اصلي محدودیتونه
د بار کولو ظرفیت: معمولا د 45 کیلو ګرام څخه ښکته بار کولو لپاره مناسب (افقي لوري)، د درنو- دندې سناریوګانې د رولر لارښودونو یا سکرو ډرایو کارولو ته اړتیا لري.
د دقت محدودیت: د اوږدې مودې کارونې وروسته، بیلټ کیدای شي پراخ شي، په پایله کې د تکرار موقعیت دقت کموالی (شاوخوا ± 0.1mm)، او منظم کیلیبریشن ته اړتیا ده.
د چاپیریال تطابق: د تودوخې لوړه یا لوړ رطوبت چاپیریال ممکن د بیلټ عمر ګړندی کړي، د ځانګړو موادو کارولو ته اړتیا لري (لکه د ارامید فایبر بیلټ).
د بیلټ چلولو خطي لارښود د صنعت ځانګړي انتخاب وړاندیزونه:
3C الکترونیک: لومړیتوب باید همغږي بیلټ ډرایو ته ورکړل شي، لکه د TM پلګ او پلی ماډل، کوم چې موټورونه او PLCs سره یوځای کوي ترڅو پلګ ترلاسه کړي او د لوړ دقت کشف- پلی کړي.
لوژستیک ګودام: د فلیټ کمربند سیسټمونه (لکه د تولوماتیک MXB{0}}P ماډل) د درنو توکو د لیږد لپاره مناسب دي، د بار وړلو ظرفیت تر 586kg پورې.
طبي تجهیزات: د TM لړۍ په پراخه کچه د طبي ازموینې تجهیزاتو کې د نمونې لیږد لپاره د دې کمپیکٹ ډیزاین او ټیټ کمپن ځانګړتیاو له امله کارول کیږي.
د بیلټ چلول خطي لارښود د دې لوړ سرعت ، ټیټ لګښت ، او اسانه ساتنې له امله د اتومات کولو په برخه کې یو له اصلي انتخابونو څخه ګرځیدلی. د دې تخنیکي تکامل لوري کې ماډلر ډیزاین شامل دي (لکه د TM خطي ماډل چې د څو محور ترکیب ملاتړ کوي) او هوښیار ادغام (په سینسرونو کې د بیلټ فشار د ریښتیني وخت څارنې لپاره-جوړ شوی). په راتلونکي کې، د موادو د ساینس په پرمختګ سره، لکه د کاربن فایبر تقویه شوي کمربندونه، د دوی غوښتنلیک به په لوړ- تولید کې نور هم پراخ شي.
