د صنعتي دروند بار خطي سلایډ یو دقیق میخانیکي برخه ده چې کولی شي د لوړ شدت کاري شرایطو لاندې د درنو بارونو خطي حرکت ترلاسه کړي. دا په ځانګړي ډول په صنعتي چاپیریال کې د لوړ بار او لوړ سختۍ اړتیاو لپاره ډیزاین شوی ، مستحکم خطي لارښود او د بې ځایه کیدو دندې چمتو کوي. صنعتي درانه ډیوټ لاین سلایډ د درنو اتومات تجهیزاتو اصلي لیږد برخه ده. د دې اصلي ځانګړتیاوې د قوي بار بار کولو وړتیا (معمولا د سلګونو کیلوګرامو څخه تر لسګونو ټنو پورې د بار وړلو توان لري)، د خرابیدو لپاره غوره مقاومت، او په دوامداره اغیزو یا وایبریشن چاپیریال کې د حرکت دقت ساتلو وړتیا ده.
د کار اصولدد صنعتي دروند محصول خطي سلایډ د "لارښوونې ډرایو" د همکارۍ میکانیزم پراساس دی:
بریښنا د موټر چلولو سرچینې (لکه سروو موټور) لخوا چمتو کیږي ، او گردش حرکت د لیږد میکانیزمونو لکه د بال سکرو یا ګیر ریکونو له لارې په خطي حرکت بدلیږي؛ په ورته وخت کې، د لارښود سیسټم چې د درنو-د وظیفې لارښود ریلونو او سلایډونو څخه جوړ شوی د څو-پوائنټ تماس له لارې بار خپروي، یوازې د مستقیم کرښه لوري سره د حرکت حرکت محدودوي، د شالید ځواکونو او د بیرته راګرځیدو شیبې تنظیموي، او د لوړ بار لاندې د حرکت ثبات ډاډمن کوي.
جوړښتدد صنعتي دروند محصول خطي سلایډ په لوړ ځواک او پایښت ټینګار کوي:
د لارښود ریل اصلي برخه اکثرا د لوړ کاربن فولادو یا کاسټ اوسپنې څخه جوړه شوې وي چې د مربع یا مستطیل کراس- برخې سره د شنډولو درملنه شوې وي. د لارښود ریل سطحه دقیقه ځمکه ده ترڅو مستقیمیت ډاډمن کړي؛
سلائیڈر دننه د څو لوی بال یا رولر بیرنګونو سره مجهز دی، کوم چې د لارښود ریل سره نږدې تړل شوي، د لوی تماس ساحه او د عادي سلایډ ریلونو په پرتله د پام وړ لوړ بار بار کولو وړتیا لري؛
بیس او بریکٹ د موټ دیوال لرونکي فولادو سره یوځای ویلډ شوي یا کاسټ شوي، او ځینې یې د ریبونو سره پیاوړي شوي ترڅو ټولیز سختیت لوړ کړي؛
د دوړو{0}} ثبوت مهر کولو وسیلو (لکه د فلزي سکریپر، د ربړ سیل کولو حلقه) او د اتوماتیک غوړ کولو سیسټم سره سمبال شوی، د سخت صنعتي چاپیریال لکه د دوړو او تیلو ککړتیا لپاره مناسب دی.
دلته، موږ د عمومي چاپیریال یا دوړو یا واټر پروف غوښتنلیکونو لپاره د لاندې معلوماتو سره د صنعتي دروند محصول لاینر سلایډ ماډلونه ، TMK200 معرفي کوو:
تاسو ته ښه راغلاست ویل کیږي چې نورې پروژې وګورئ یا د یوټیوب لخوا زموږ ویډیو ګالري وګورئ: https://www.youtube.com/@tallmanrobotics
|

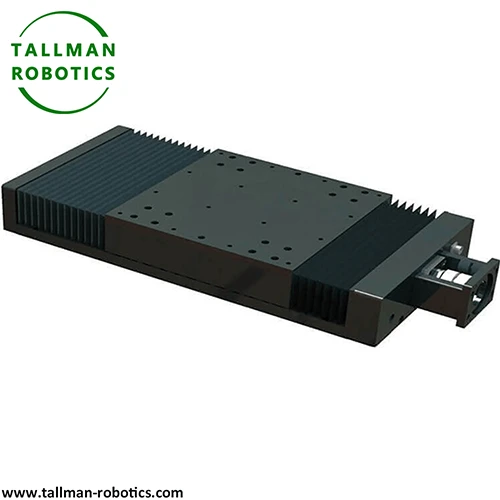

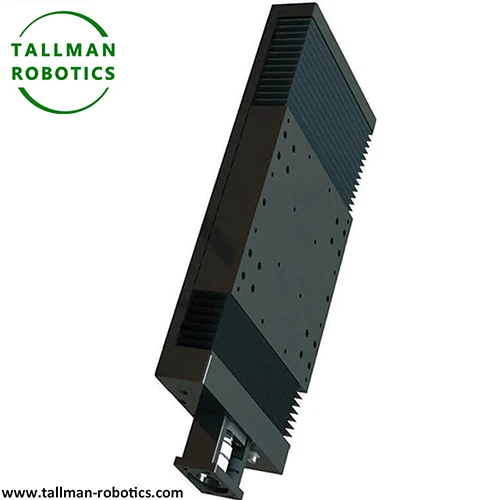

TMK200-CM خلاص ډول او TMK200-CR تړل شوی ډول |
|||||||
|
د موټرو ځواک |
750 |
||||||
|
د تکرار وړتیا |
±0.01/±0.005 |
||||||
|
د سکرو لیډ |
5 |
10 |
20 |
||||
|
په 3000rpm کې د موټرو سرعت کې اعظمي سرعت |
250 |
500 |
1000 |
||||
|
اعظمي بار (کیلو ګرامه) |
سرعت |
افقی |
0.3G |
280 |
150 |
75 |
|
|
سستوالی |
عمودی |
0.3G |
95 |
43 |
16 |
||
|
درجه بندي زور(N) |
2100 |
1190 |
603 |
||||
|
خطي لارښود ریل |
20×12.5-2 |
||||||
|
کور سینسرونه |
دننه EE-SX674(NPN) EE-SX674P (PNP) |
||||||
د غوښتنلیک سناریوګانېدد صنعتي دروند محصول خطي سلایډماډلد درنو صنعت په ډګر کې متمرکز دي:
د درنو صنعت تولید: د فلزاتو د تجهیزاتو لپاره د فولادو بیلټ رسول، د درنو{0}}دندو فشارونو لپاره سلایډ لارښود؛
لوژستیک او ګودامونه: د پورټ کرینونو لپاره د ژباړې میکانیزم، د لوی دری اړخیز ګودام سټیکرونو لپاره د ریلونو پورته کول؛
د ماشین وسیلې او تولید: د لوی ګینټري ملنګ ماشینونو کاري میز حرکت ، د کښتۍ ویلډینګ تجهیزاتو خطي موقعیت؛
ځانګړې انجینرۍ: د کان کیندنې ماشینونو لپاره د لیږدونکي سلایډونه، د درنو{0}} روبوټونو لپاره د چلولو میکانیزمونه.
د عادي خطي ماډلونو سره پرتله کول، صنعتي درانه ډیوټ لاین سلایډ ماډلونه خپل ځینې سپک وزن لرونکي ځانګړتیاوې قرباني کوي او د لوړ بار ظرفیت او ستړیا مقاومت د پیاوړي ساختماني ډیزاین له لارې ترلاسه کوي. دا د صنعتي درانه دندو اتومات سیسټمونو کې د دقیق خطي حرکت ترلاسه کولو لپاره کلیدي برخه ده.
